水晶湖郡7号影音室施工图

水晶湖郡7号影音室施工图

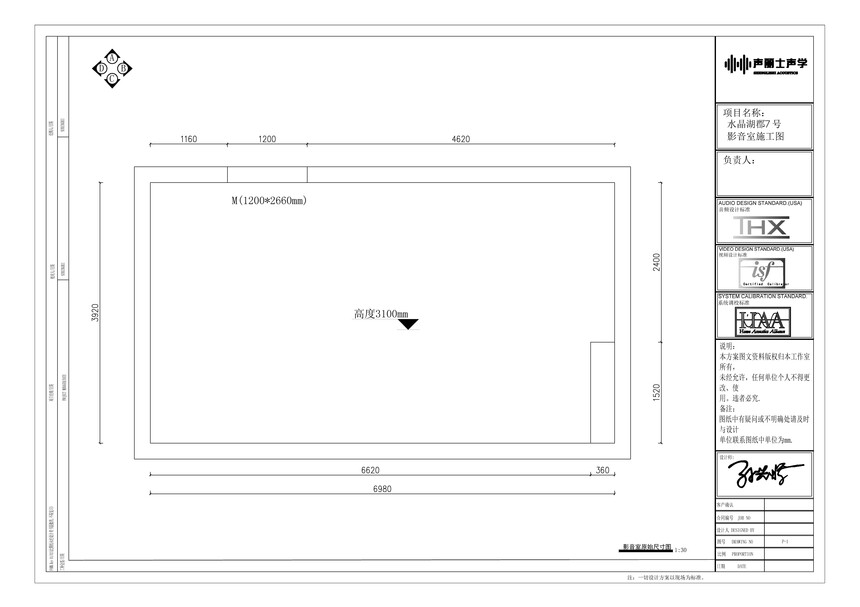

项目名称:水晶湖郡7号影音室     房间尺寸：6.98*3.92*3m

 设计风格：现代科技风格

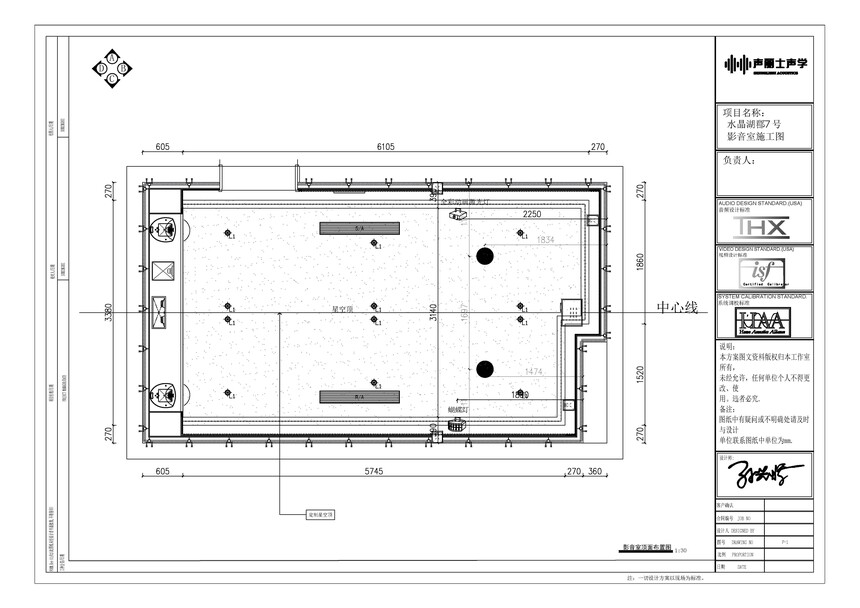

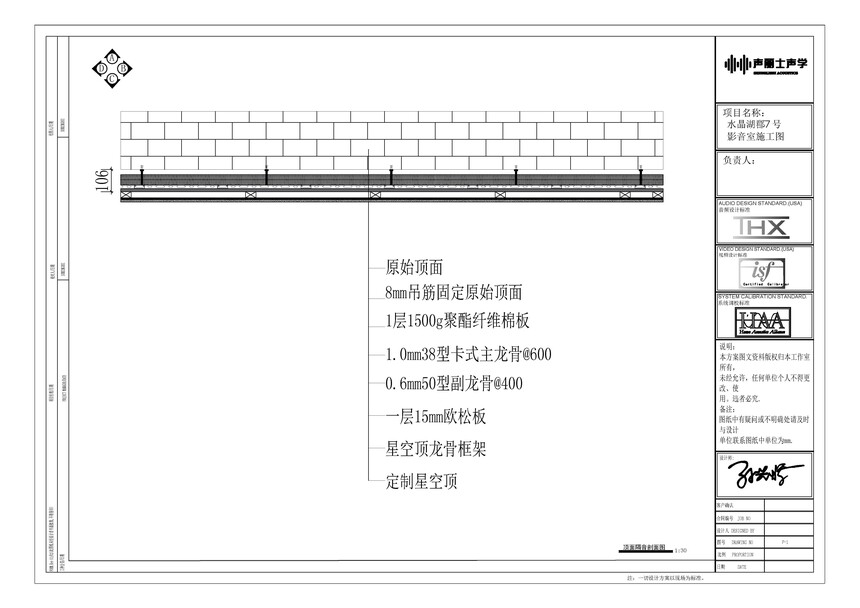

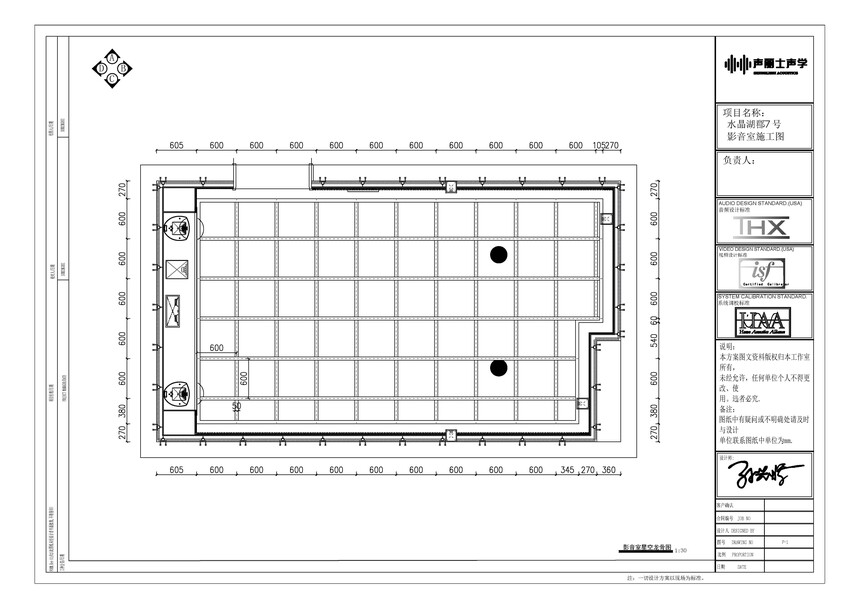

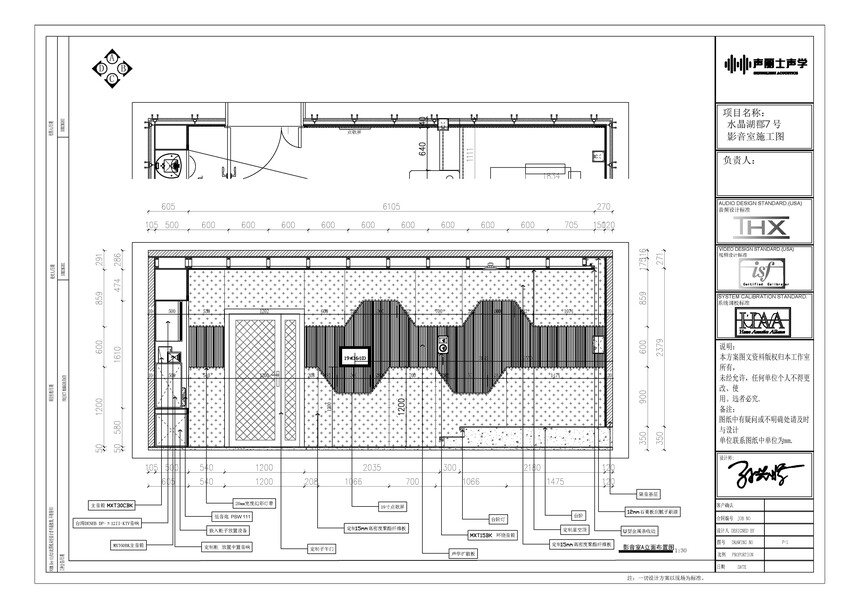

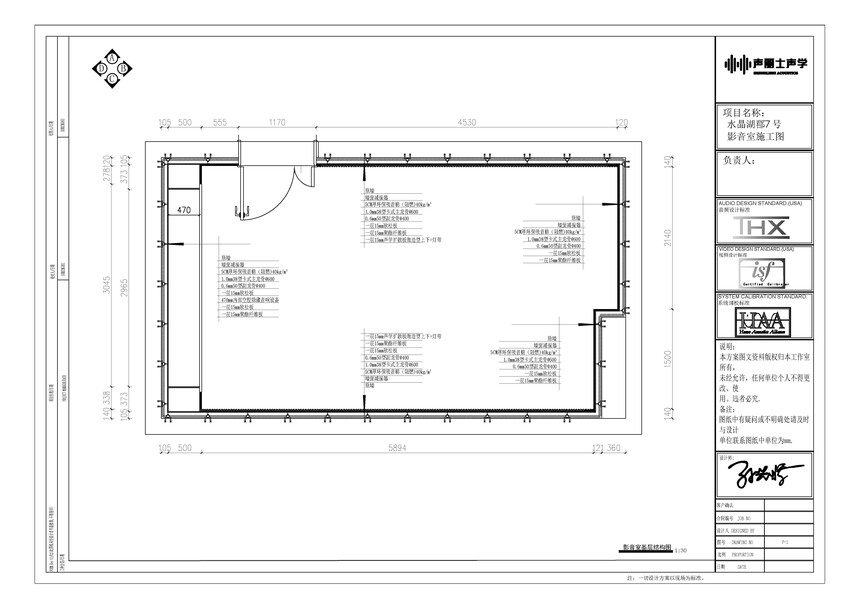

 1. 顶面采用普通聚酯纤维纤维星空顶+星云的配置 2.墙体采用15mm高密度聚酯纤维吸音板 +幻彩线性灯带+造型墙体  3.地面台阶位置处采用地板做台阶，其他地方采用地毯。

 设备配置：7.1.2影院设备系统和2.0KTV设备系统

 主置音箱：MXT60BK   品牌POLK     3分频4单元落地音箱；颜色：黑色；尺寸（H x W x D）cm:92.5x 19.1 x 23.1  重量：9.07kg,频响:38Hz -40,000 Hz，灵敏度：86 dB，承载功率：25W-200W；高音: 1" x 1,  中低音: 6.5" x 1,  被动低音: 8" x 2

中置主箱：MXT30CBK  品牌POLK   2分频3单元中置音箱；颜色：黑色；尺寸（H x W x D）cm:16.5x 48.3x20.6  重量：5.89kg,频响:55Hz -40,000 Hz，灵敏度：89 dB，承载功率：30W-200W；高音: 1" x 1,  中低音:5.25" x2

环绕音箱： MXT15BK  品牌POLK    2分频2单元书架音箱；颜色：黑色；尺寸（H x W x D）cm:26.9x 16.5x18.2  重量：2.025kg,频响:48Hz -40,000 Hz，灵敏度：86 dB，承载功率：30W-150W；高音: 1" x 1,  中低音:5.25" x1

顶置音箱： RC80I  品牌POLK  2分频2单元吸顶音箱，颜色：白，安装尺寸（Φ x D）cm: 23.8 x 8.3，频响：35Hz-20kHz，灵敏度：90dB，阻抗: 8Ω，输入功率: 20W-100W，高音: 1" x 1,  中低音: 8" x 1

低音音箱  ：PSW 111  品牌POLK   落地低音音箱，颜色：黑色，尺寸（H x W x D）cm: 30.79 x 27.9 x 33,  重量：9.2Kg，频响：36Hz-250Hz，灵敏度：89dB，功率：300W，低音: 8" x 1，相位翻转开关，分频点调整，1路音频输入

KTV主音箱 ：DP-π12II  品牌DENEB  类型： 二路全频，频率响应：50Hz-20KHz(±3dB) ，灵敏度：（1W/1m）：97dB±2dB  标称阻抗：8Ω额定输入功率 (AES)：350W  音乐效率：700W 峰值功率：1400W  单元： 1x12"低音/1x44芯高音最大声压级：123dB(连续)/129dB(峰值)尺寸 ( WxDxH ) :362× 390× 604mm  重量:  25kg/个

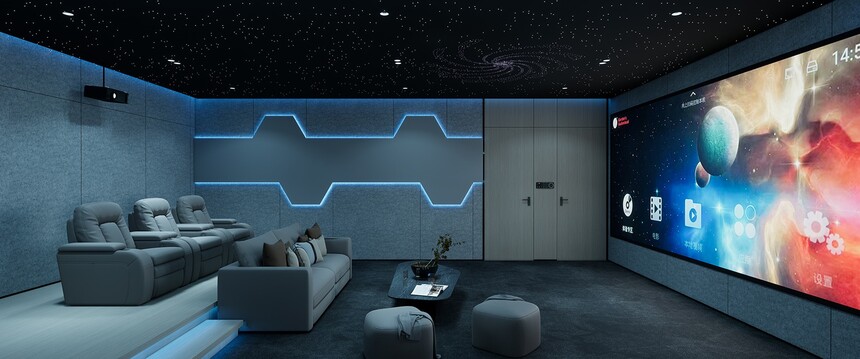

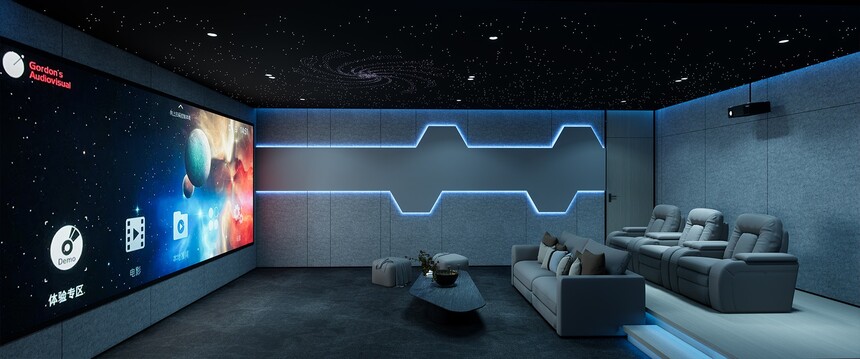

（效果图镜头二）

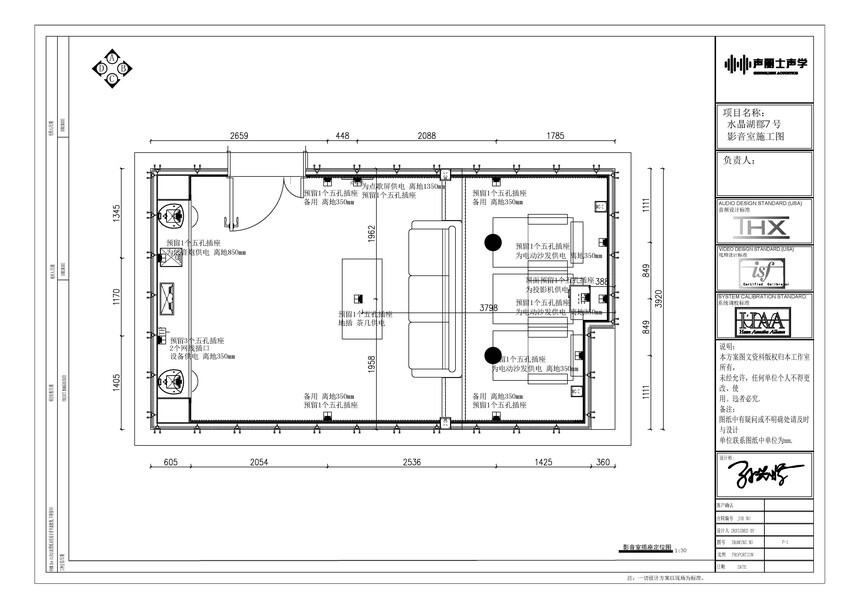

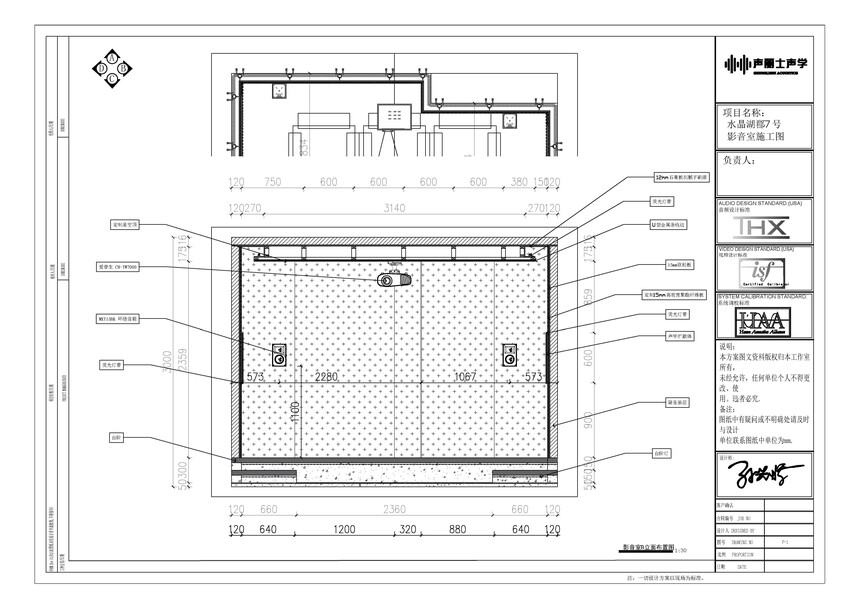

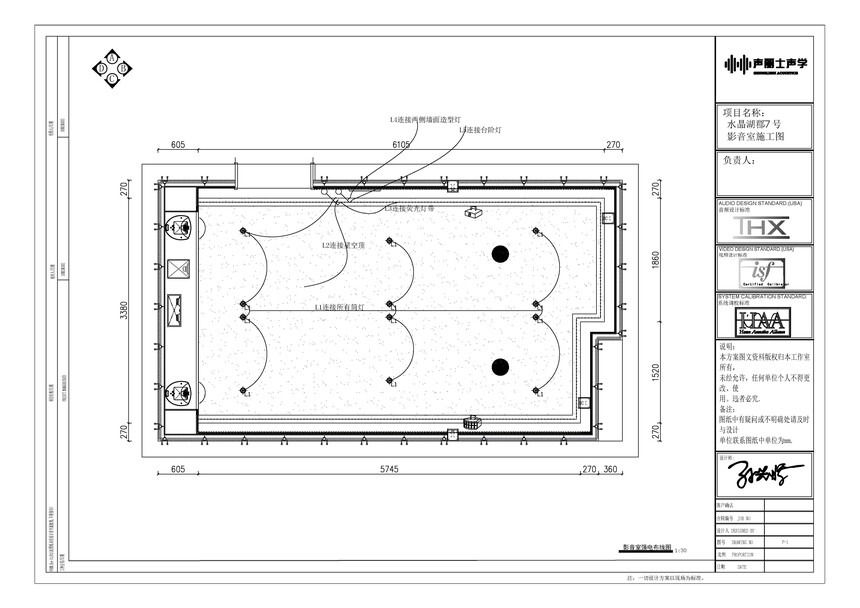

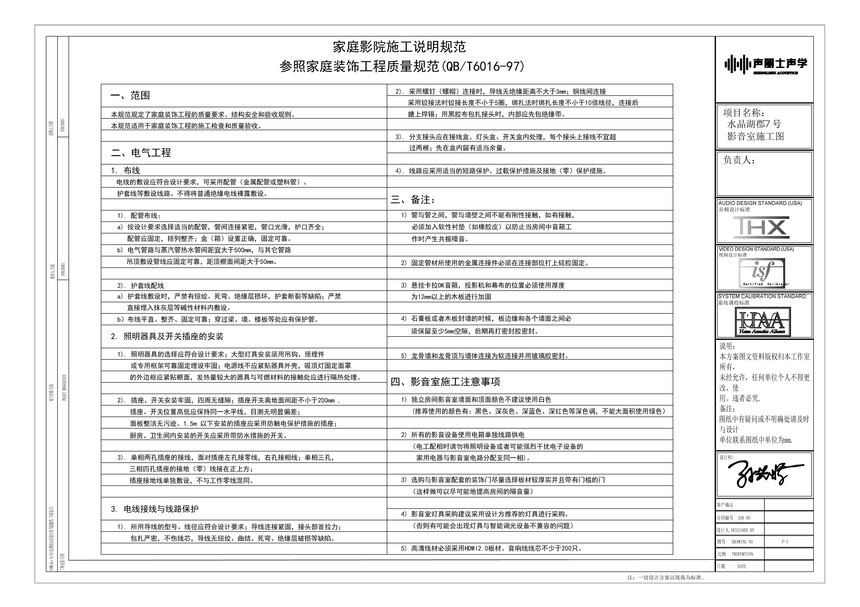

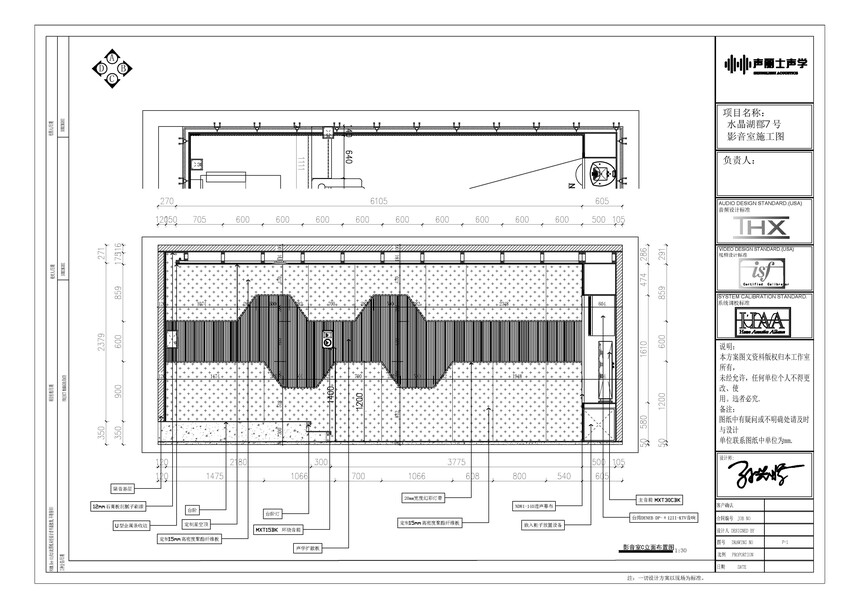

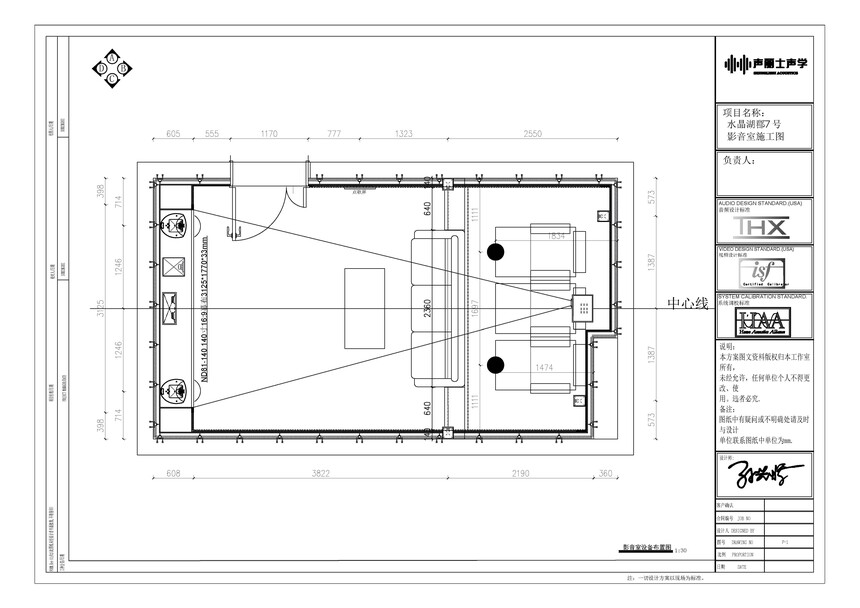

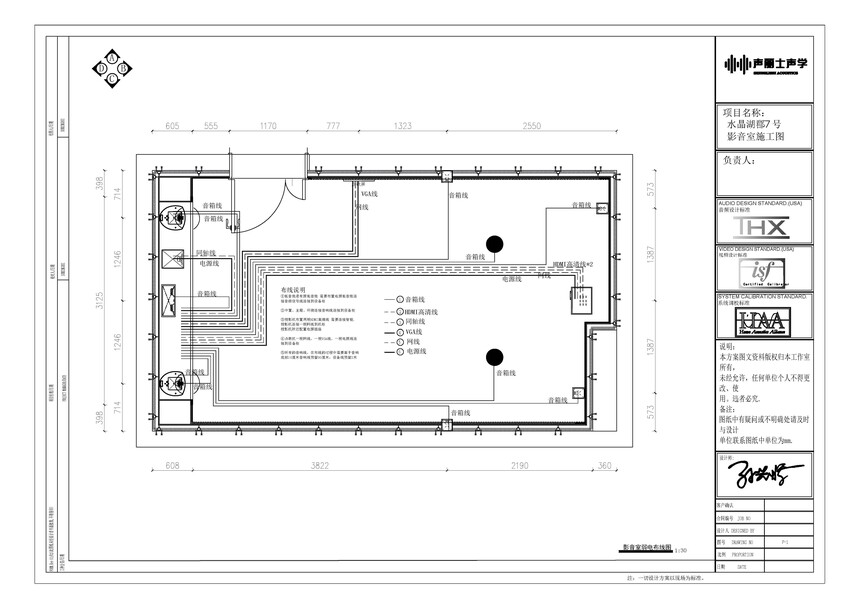

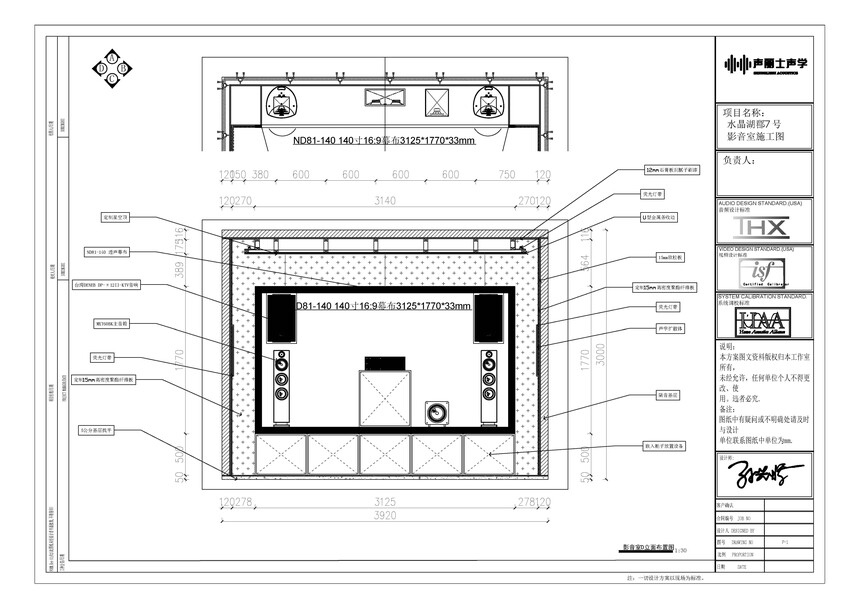

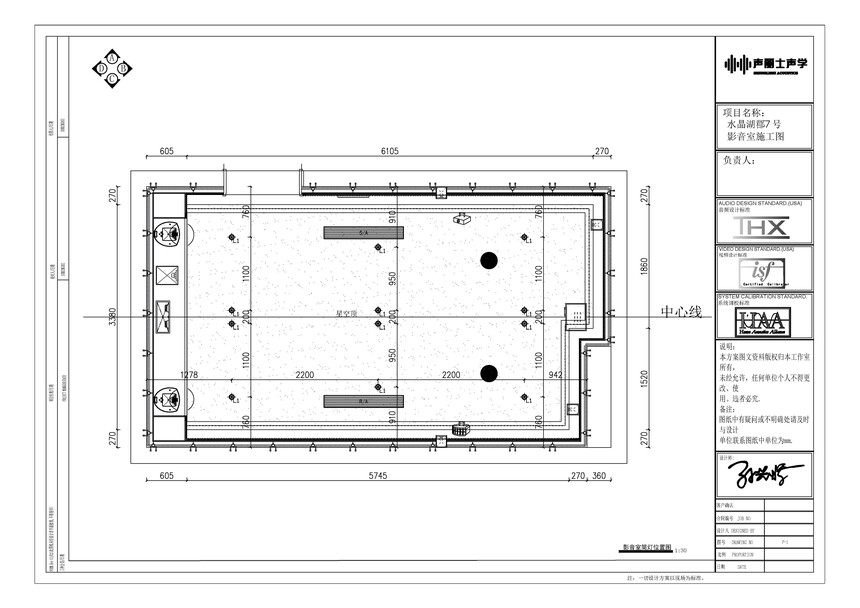

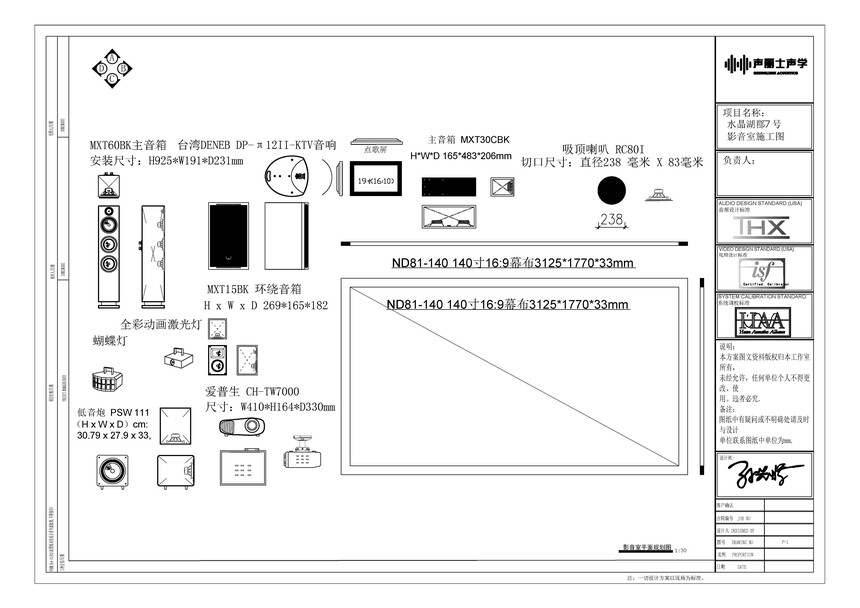

（施工图纸）

点击查看源文件水晶湖郡7号影音室施工图.pdf
