碧桂园影音室施工图

碧桂园影音室施工图

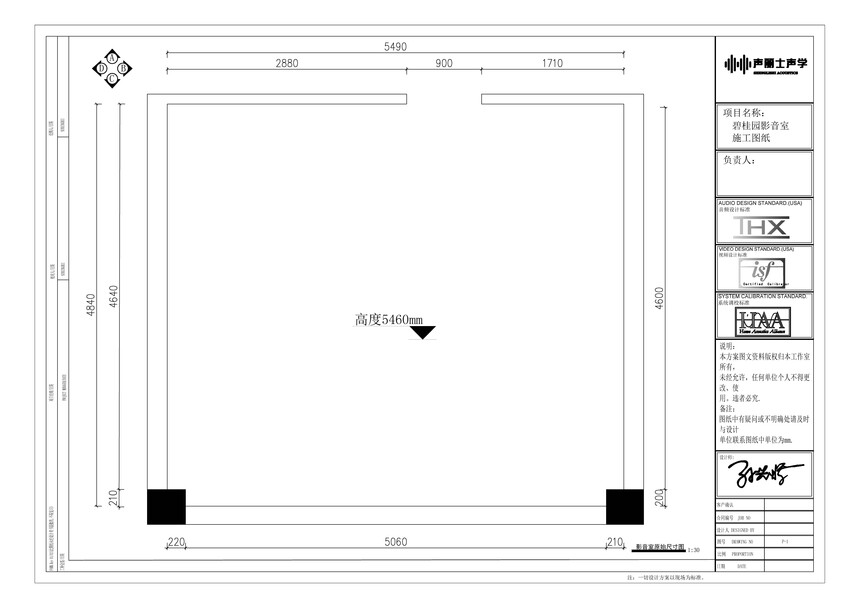

项目名称：碧桂园影音室施工图      房间尺寸：5.49(L)*4.84(W)*5.46(H)隔层高2.68米    房间位置：地下负二层

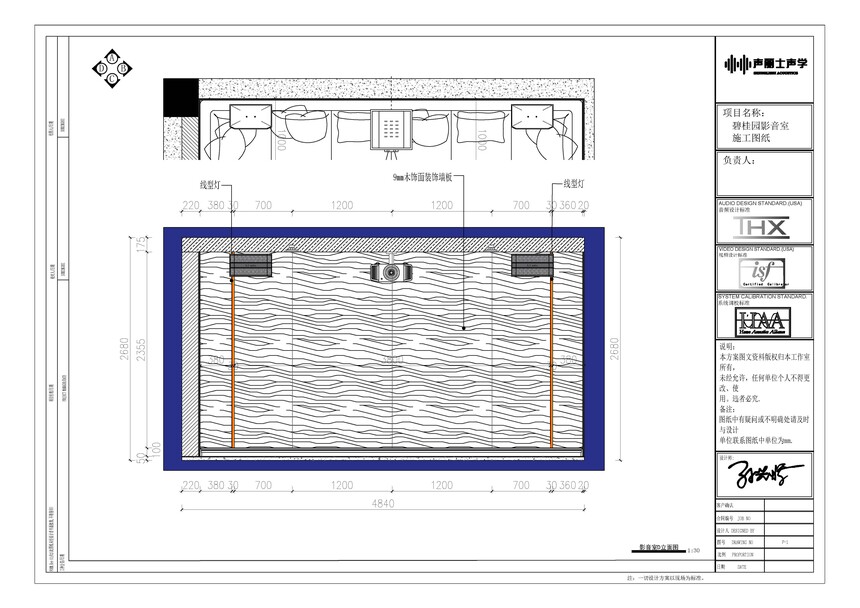

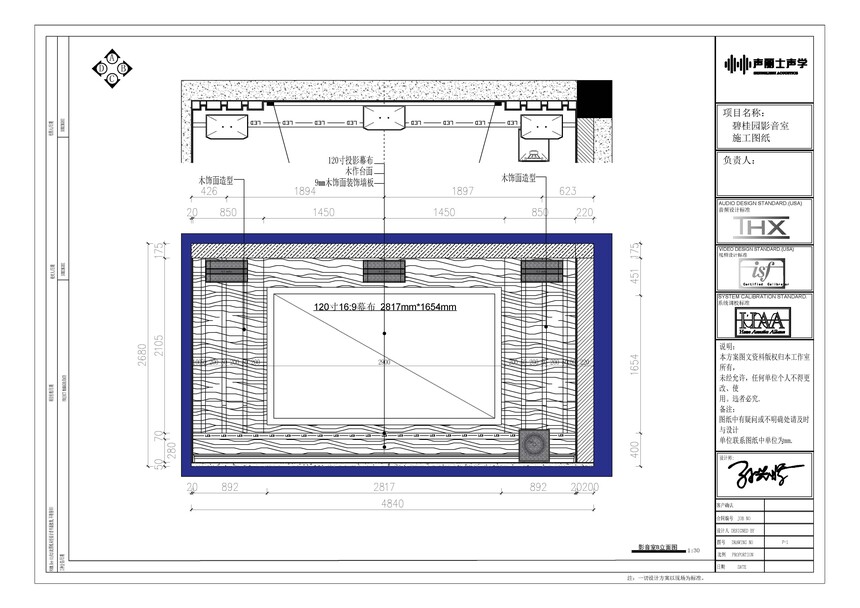

装修风格：现代科技风格      装修材料简介：1.顶面主材为9mm木饰面装饰板+线性灯  2.墙体主材为9mm木饰面装饰板+线性灯 前墙做造型墙体 右侧墙体一副装饰吸音画 3.地面定制地毯

音响设备：采用5.S  KA-10影K一体音响设备 5.1.2影院音响设备

影院主扩扬声器和影院中置扬声器及环绕 均为KA-10 品牌5.S

型号：KA-10  类型：3单元3分频紧凑型多用途扬声器系统  频率响应：45Hz-18kHz（-3dB)   额定功率：250W   峰值功率：1000W   额定阻抗：8Ω  覆盖角度：60°*60° 灵敏度：95dB  最大声压级：126dB       分频点：1.5kHz 内置分频 无源  输入连接器：红黑标记镀银铜柱  低频：10"纸盆组件采用5.S定制进口低音单元，2.35"（60mm）音圈， 额定功率为：200W（AES）    高频：3"*2，高音采用5.S定制进口纸盆单元 0.55"(14mm)音圈, 额定功率为：50W(AES)      箱体颜色：黑色PVC胶皮  箱体材料：国产高密度中纤板材   箱体尺寸：505mm*270mm*295mm（W*H*D）  净重：23.2kg

影院吸顶音箱：品牌：向往 750 功率：20w  阻抗：8Ω 开孔尺寸： 183mm   外部尺寸：长宽高400*235*120  优点：三分频笼罩式声音

12寸有源低音炮：品牌 MAINGO  型号SUB-400 ，12吋低音单元 ， 阻抗：4欧姆，功率：350W ， 效率：92dB ，频率响应：20Hz-200Hz（±3dB），0/180相位切换，重量：24kg （单支），尺寸：370mm×395mm×394mm

（影院效果图）

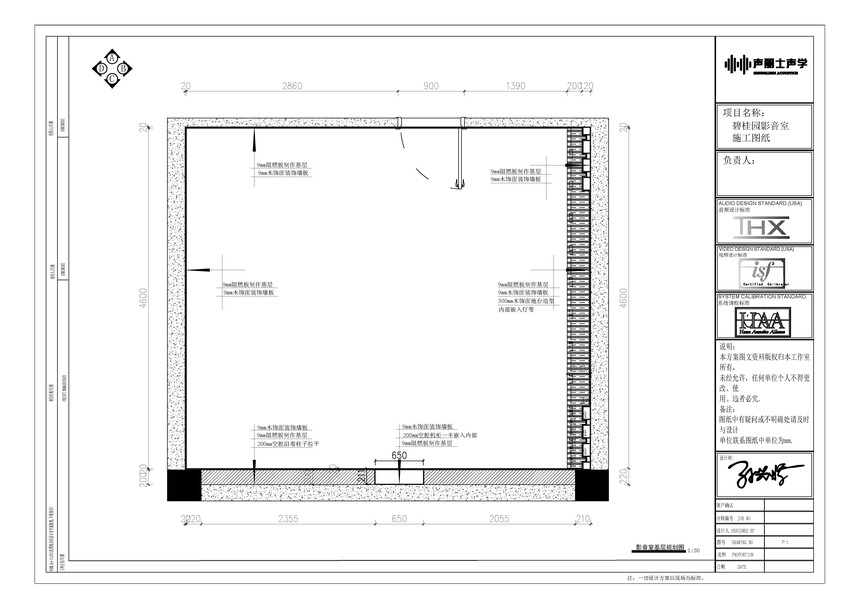

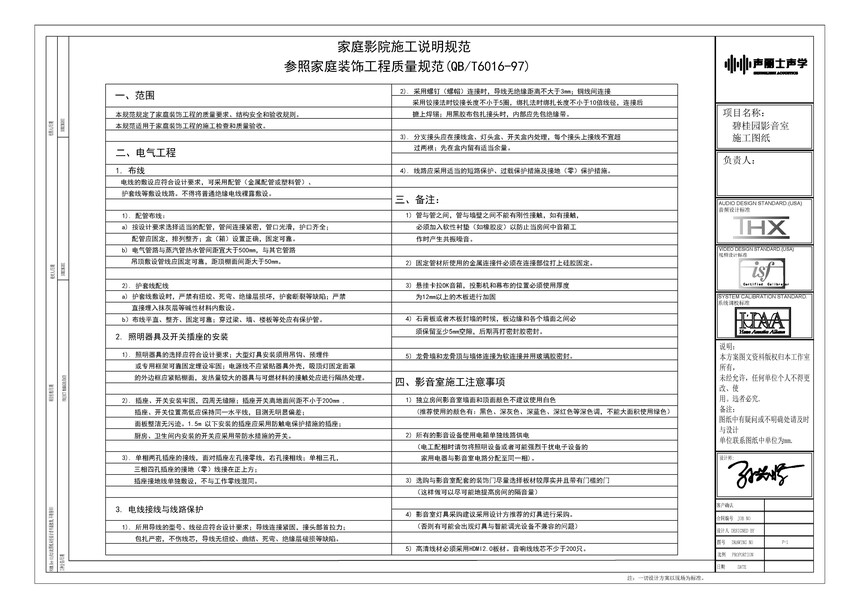

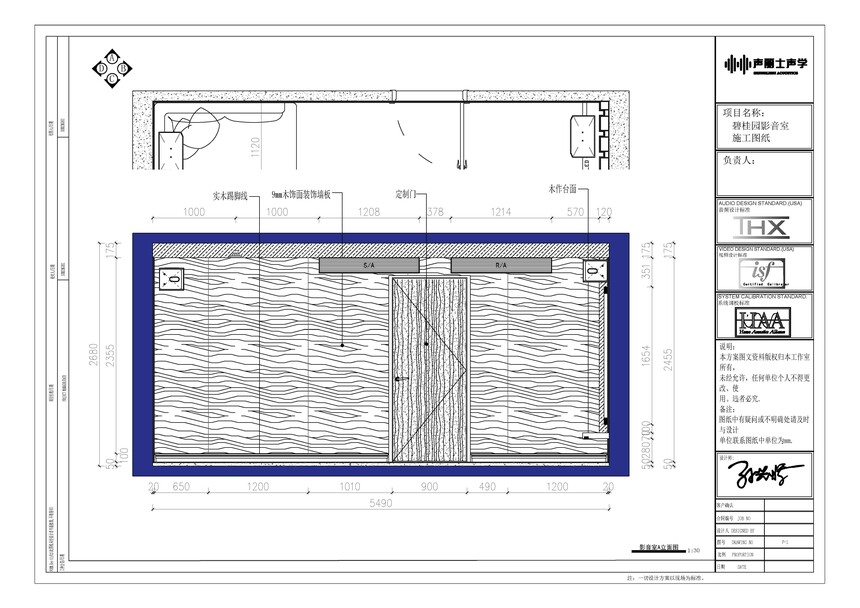

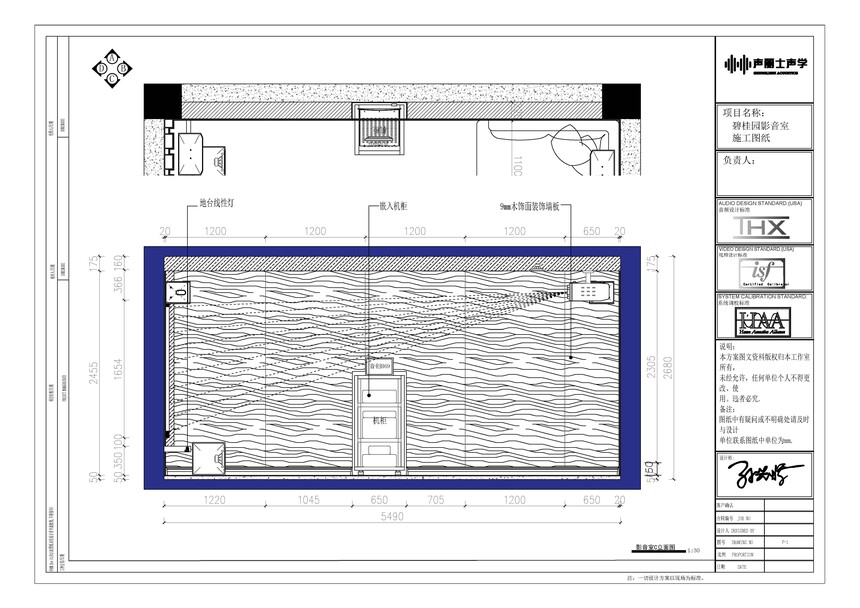

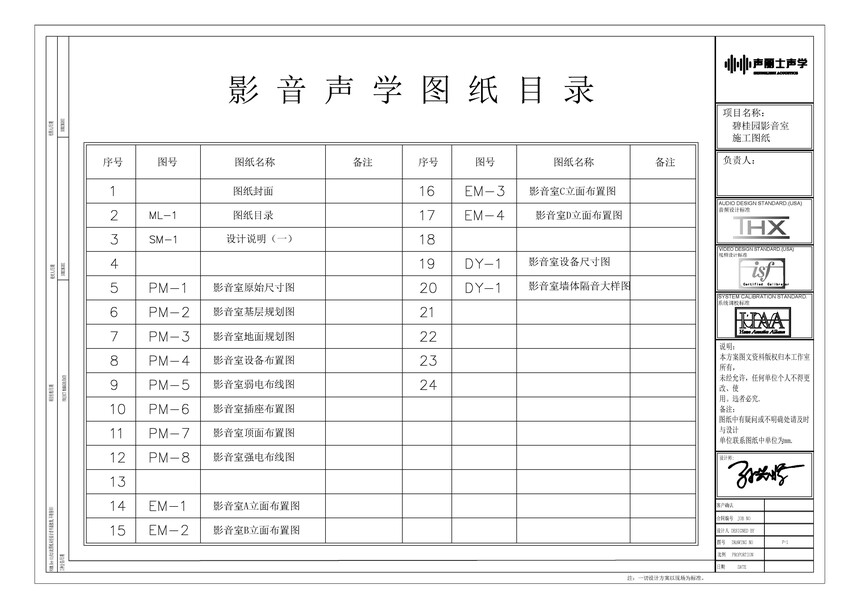

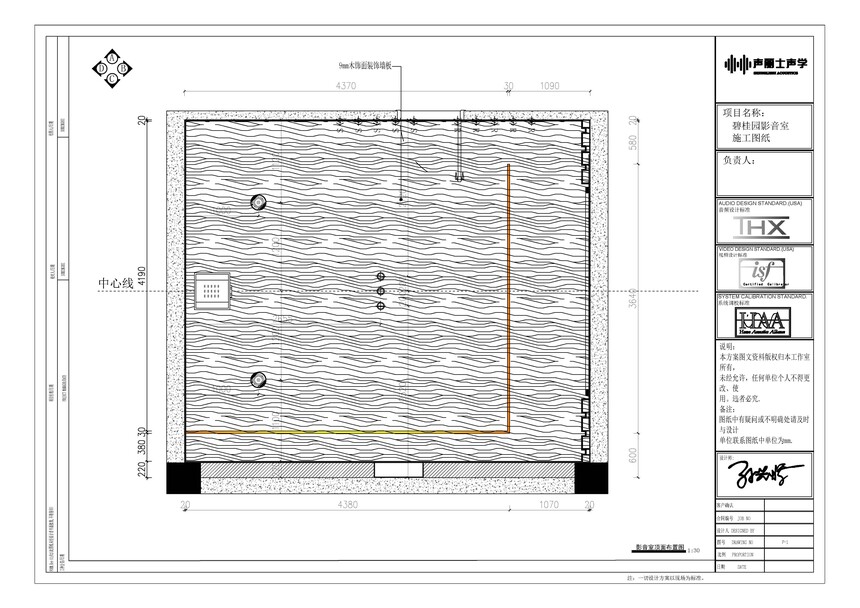

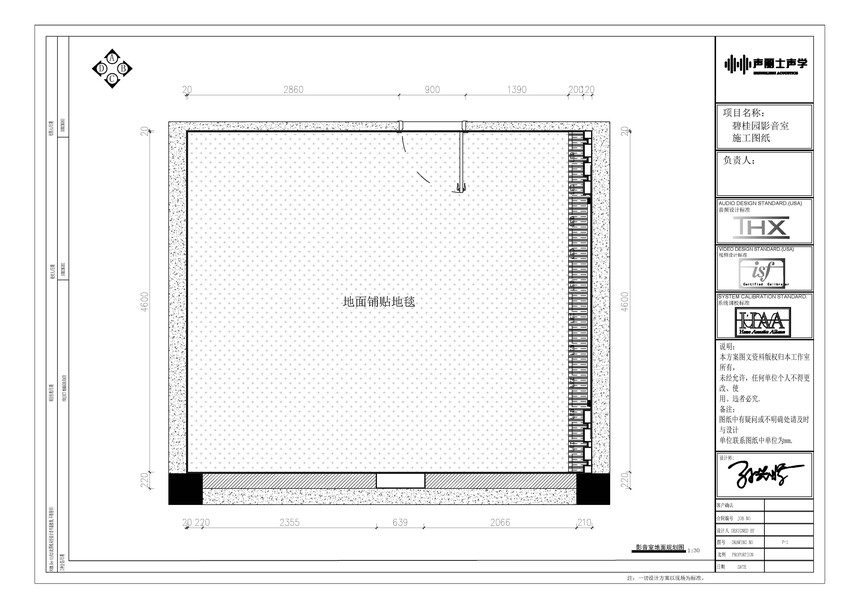

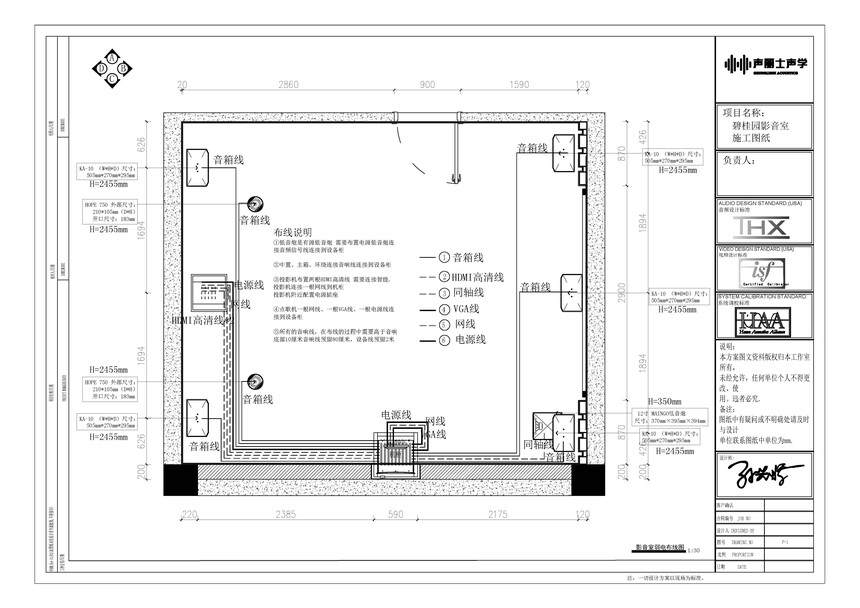

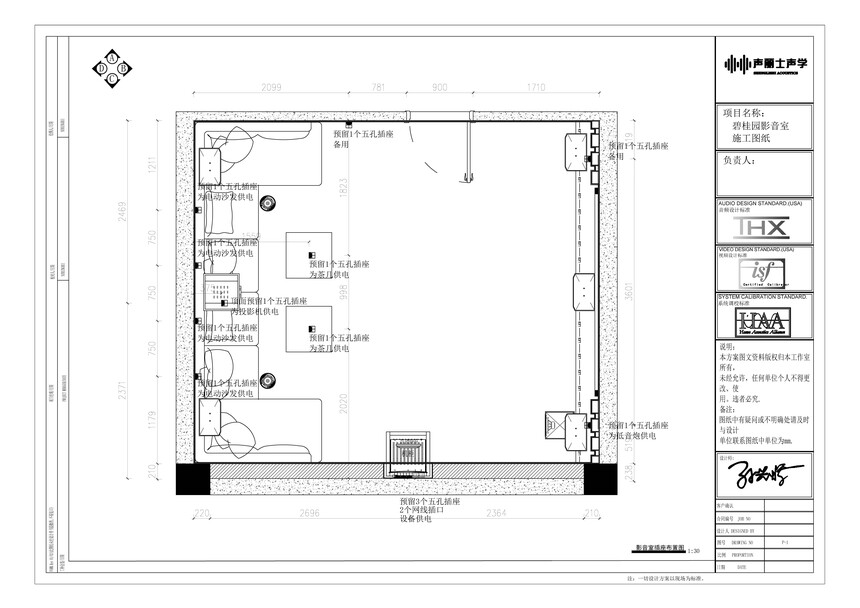

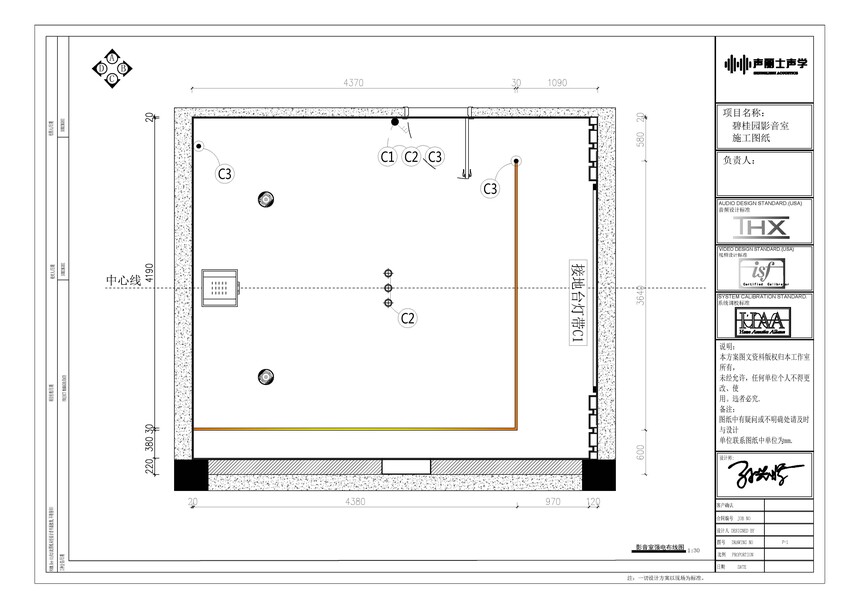

（施工图纸）

隔音方案

由于房间处于负二层，墙面地面隔音处理都没有做 ，只是做了顶面隔音处理

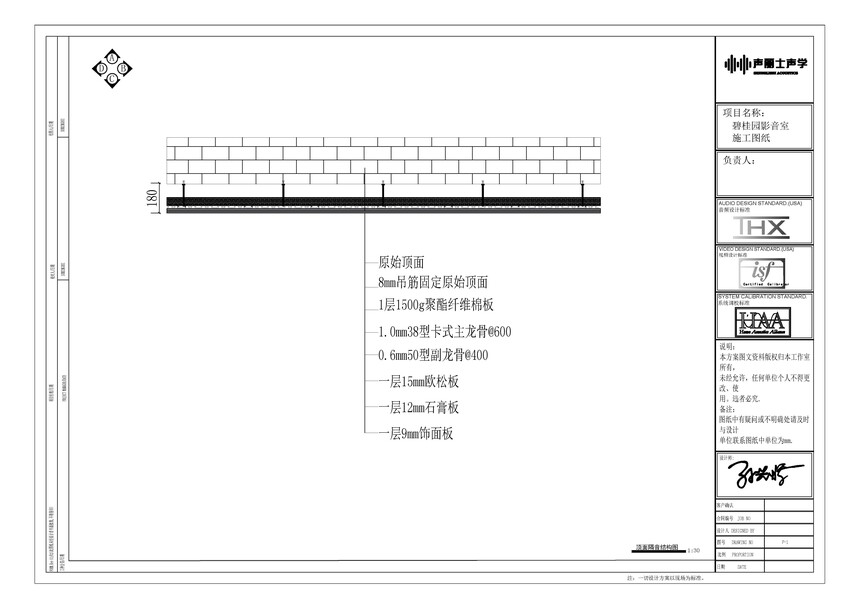

顶面隔音处理：原始顶面+一层隔音棉+主副龙骨+一层15mm欧松板+一层12mm石膏板 +9mm饰面层
